房屋质量安全——结构振动检测

近年来,地震灾害、强台风洪涝灾害与火灾事故、发生爆炸等人为失误对此在役房屋导致了不一样水平的损害乃至毁坏。次之,当今房屋结构正向着高端、大柔度方位发展趋势,因而在风压、地震灾害载荷及周边环境功效下很有可能会造成风险震动。其次,房屋在工程施工全过程中,因为被以次充好等缘故无法做到设计方案规定,也有房屋应用全过程中的随便更新改造等,导致房屋应用安全性无法获得确保。

房屋结构振动检测

房屋安全性不可忽视,它是立即关联老百姓人身安全和国泰民安的大事儿,尤其是近些年以民为本发展趋势新理念的深得人心,使大家对房屋应用安全性明确提出了高些的规定。社会发展的发展趋势,对房屋安全性评定水准明确提出了新规定,结构品质检测是房屋安全性评定的关键方式,这规定我们要全方位搞好房屋的品质检测工作中。

因而,做为结构品质检测关键方式的结构振动检测技术性也应时而生,并且主要表现出了非常大的发展前景和发展趋势室内空间。文中就是以结构品质检测视角考虑,融合工程项目案例,阐述进行结构振动检测是提升 房屋安全性评定水准的关键方式和方式 。

结构振动检测技术性定义及基本原理

对房屋进行振动检测,运用结构振动回应鉴别结构多形式主要参数,由多形式主要参数的特性判断结构品质,即是结构振动检测。结构振动检测的基本上难题是根据结构的振动回应,测得结构多形式主要参数,随后鉴别结构当今情况。房屋建筑的振动特性是房屋建筑本身原有的特性,一般就是指房屋建筑的共振频率(周期时间)、振形和阻尼系数等。房屋建筑一旦发生损害或其他产品质量问题,这种主要参数也随着发生改变。因而,结构振动主要参数的更改能够 视作结构品质产生变化的标示。当今,结构振动检测被广泛认为是一种很发展前途的检测方式 ,它是融合系统软件鉴别、震动基础理论、震动检测、数据信号收集与剖析等多课程的一门检测技术,它的发生能不错填补传统式的工作经验方式 存有的众多缺点和不够。尤其是近些年,伴随着可以达到结构检测规定的强劲实验和剖析解决专用工具的发生,高效率模块化设计、智能化的结构振动回应测量技术性已为结构振动检测的完成出示了强劲的适用,促使结构振动检测技术性已走向成熟,在建筑专业行业的运用已日趋普遍,不可是高校、科研院所,并且很多工程施工质量检测企业也已逐渐逐渐应用。结构振动检测方式 优势许多,如该方式 能够 不会受到结构经营规模、多元性及防御性的限定,只需在可做到的结构部位安裝振动回应感应器就可以。此外,结构振动检测归属于结构高质量检测范围,对一些已完工交付使用,而麻烦采用损坏检测方式的工程项目结构尤其可用,达到大家要求规范持续提升 的要求。

工程项目运用及实际意义

尽管结构的自振頻率、振形、阻尼系数都能够根据基础理论测算求取,但根据检测获得的振动特性依然具备关键实际意义。假如早已拥有结构的商品或设计图,并把握全部原材料的物理性能数据信息,那麼正常情况下可以用有限元等数值计算方法方式 求出结构的多形式主要参数。

殊不知因为诸方面的缘故,比如:离散系统要素,原材料的不匀称性,减振原理的多元性,再再加上预制构件与预制构件、整个机械与基本、基本与路基的联接弯曲刚度基本相同这些,使有限元分析测算的精确性(甚至是概率)受限制。运用当场实测获得的结构振动特性是房屋建筑完工后的具体振动特性,因而是精确靠谱的。

房屋建筑完工之后完好无损情况下量测获得的结构振动特性数据信息,可做为基本上技术档案储存。房屋建筑一旦遭到地震灾害等洪涝灾害或应用了一定的期限之后,再开展精确测量,能够 从这当中得到 珍贵的比照材料。

例如,房屋结构毁坏裂开后或结构內部有产品质量问题时,结构的自振周期时间会延长,振形会更改等,从结构的本身原有特性的转变 能够 鉴别房屋建筑的损害,为房屋安全性评定出示强大的数据信息适用。自然,振动特性实测做为安全性评定的一个方式,也要与别的评定方式 一起工作中,全方位剖析,综合性鉴定,才可以获得令人满意的結果,提升判断的合理性和精确性,提升 房屋安全性评定技术实力。

倘若沒有房屋完工之后完好无损情况下的振动特性数据信息,我们可以依据精确测量很多同样种类房屋的状况,梳理实测经验公式定律,根据实测与经验公式定律(实测或标准经验公式定律)赋值的比照,一样能够 从某一范畴上不错点评房屋的安全系数。由于这些方面尚缺乏我国相对应规范,导致该检测方式 的运用遭受一定的限定,可是振动检测或是能填补传统式检测许多层面的不够,在具体的工程项目运用中也获得了非常好的实际效果。工程项目运用案例项目概况

某加工厂一期主工业厂房现有7层,始建1986年,总建筑面积约11475m,建筑密度约38.6m,结构平面图呈矩形框,总长105米,总跨距18米,竖向柱间隔7.5米,横着柱间隔9米。工业厂房选用混凝土结构架构结构,基本选用桩基,楼屋面均为浇筑混凝土结构板。因该加工厂二期改建工程的必须,需对设计标高28.800M第①至第③轴的部分混凝土楼板结构开展更新改造。为了更好地确定目前结构是不是安全性,现对该加工厂一期主工业厂房结构开展房屋安全性评定,并明确提出解决提议。

检测评定內容及結果

01房屋当场现场勘查

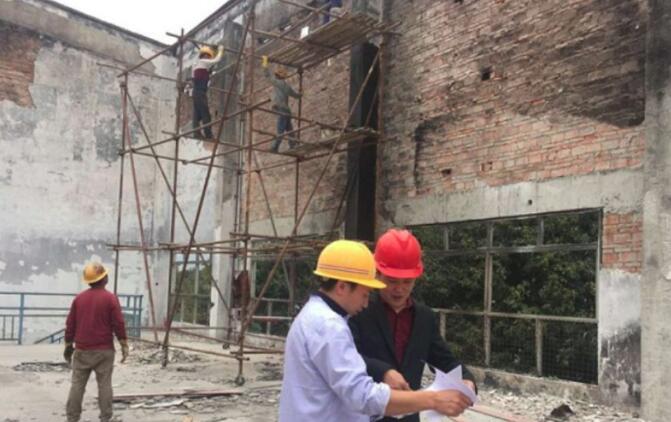

经当场调研,并与原设计图核查,该结构关键结构布局状况基本上与原施工图纸一致,预制构件规格误差最高值为 20毫米,-4mm,除个别横截面规格(梁高)偏大较多外,其他预制构件横截面规格合乎现行标准标准规定。根据当场勘测,发觉北建筑立面变形缝处墙体开裂比较严重,这一状况很有可能与变形缝疏忽大意相关。房屋行为主体结构的地基沉降稳步增长,沒有发觉显著的不匀称地基沉降、歪斜和裂开,因此判断该工业厂房地基与基础无比较严重静载试验缺点。结构內部都没有发觉显著的缝隙或很大的挠度值等危害结构安全性应用的情况。该结构的施工质量整体不错,未发觉预制构件漏筋、蜂窝状等施工质量难题。

02歪斜精确测量

在现场应用全站仪对该房屋的总体歪斜水平开展了观察,歪斜率最高值为0.039%,这时侧面偏移量为15mm。依据我国风险房屋评定规范第4.2.3条、4.5.4条,房屋的总体歪斜率极大值是1%,而且其侧面偏移量不适合超过房屋高宽比的1/500;实测結果均低于标准要求架构结构总体歪斜率和侧面偏移的操纵值。

03结构原材料检测

为了更好地鉴定目前混凝土的强度,检测工作人员当场选用回弹力法抽样检验了框架柱、柱的混凝土的强度,并且用钻芯法开展调整。该结构原设计方案混凝土工程的型号为300号,回弹力结果显示一部分测量点的混凝土的强度未做到原设计方案混凝土的强度值,但这种测量点的混凝土碳化深层较深。再融合钻芯抽样检测的混凝土的强度,觉得该结构的混凝土的强度基本上做到原设计方案混凝土的强度。

04结构结构对策

该结构为架构结构,建筑抗震等级为二级,依据当场的调研状况,觉得其结构对策基本上可以达到现行标准标准的规定。

05结构振动检测

为了更好地提升 传统式检测评定方式 的精确水平,保证全方位鉴定房屋的安全性情况,因此进行振动检测。选用脉动饮料法对一期主工业厂房在机器设备运作情况下开展振动检测,检测设备选用由上海同济大学建筑专业学校研发的SVSA震动数据信号收集检测仪,感应器选用LC0132T内窗IC压电式瞬时速度感应器。检测分成三个工作状况,第一工作状况是朝南北方向平移变换震动信号测试,第二工作状况为东面平移变换震动信号测试,第三工作状况为混凝土楼板纵向震动信号测试。数据信号数据处理方法由采集系统配套设施手机软件借助电子计算机进行。依据工程建筑结构荷载规范经验公式定律,能够 算得结构的第一自振頻率为1.814Hz,依据多层建筑混泥土结构技术规范经验公式定律,能够 算得结构第一自振頻率范畴1.786~2.381Hz。

由检测結果能够 看得出,实测頻率值超过经验公式定律赋值,即实测周期比工作经验周期时间短,觉得检测結果一切正常,当今工业厂房结构情况优良。由实测得到的基本上周期比工作经验周期时间短的缘故,是由于脉动饮料检测时结构处在细微震幅下,并且经验公式定律也是由很多的设计方案数值汇总个人所得,设计方案测算时数学分析模型的简单化对周期时间有影响,再加上测算选用的较大 载荷,一般 都超过具体结构净重,因此实测个人所得的基本上周期时间会比测算个人所得的短,一般 也低于经验公式定律个人所得值。反过来,倘若实测周期时间较显著超过经验公式定律值,则表明结构很可能存有某层面的难题。工业厂房结构在机械设备时其阻尼系数未显著扩大,表明该结构无显著的內部品质损害。此外,机器设备运作造成的楼板较大 震幅为0.032毫米,其值低于ISO强烈推荐及德意志联邦共和国(DIN4150)的工程建筑震动规范;楼板震动较大 瞬时速度为7.71cm/s,其值低于日本烟中元弘梳理的房屋建筑容许震动界线值。参考国际标准,由检测結果觉得混凝土楼板震动在安全性程度内。

结构检算

该工程项目抗震等级类型为丙类,建筑抗震等级为二级,结构安全级别为二级,结构必要性指数能够 取名为1.0,抗震等级抗震设防等级为7度,设计方案地震灾害排序为第一组,设计方案基本上地震灾害瞬时速度数值0.20g,场地类别为II类。依据工程建筑结构荷载规范,基本风压为0.40KN/m，地面粗糙度取名为B类,基本上雪载0.65KN/m。相关活载指标值赋值以下:不上人屋面荷载为0.5KN/m;上人屋面荷载为2.0KN/m;混凝土楼板活载为3.5KN/m;室内楼梯荷载为3.5KN/m;过道荷载为2.0KN/m;其他的实际载荷依据相关标准和详细情况赋值。结构检算剖析选用中国建筑业科学院开发设计的PKPM程序流程,因为文中篇数限定,测算全过程及详尽結果略。测算个人所得最底层中柱轴压比相对性较高,充裕量很少。结构设计标高28.770M处第①~③中心线中间的预制混凝土混凝土楼板的具体配筋图基本上达到设计方案规定,但混凝土楼板承载力沒有充裕。查验原结构竣工图纸说明原剪力墙的具体配用建筑钢筋均能达到设计方案规定。

结构安全系数评定和结构加固解决提议

根据对房屋结构当场调研、检测及结构检算剖析,可获得以下结果和提议:?

1)依据当场测量,该房屋现况优良,关键结构和预制构件规格与原设计方案基本上相符合,横截面规格误差在现行标准标准容许的范畴内,施工质量不错。

2)依据混凝土回弹和钻芯抽样的检测結果,觉得结构中的混泥土原材料具体抗压强度基本上做到原设计方案抗压强度的规定,但混泥土的碳化深度较深。

3)结构振动检测结果显示,工业厂房虽已交付使用20很多年,但实测頻率值超过经验公式定律赋值,说明检测結果一切正常,从结构振动学视角觉得结构品质情况保持稳定。

4)对原结构竣工图纸的查验说明,该工业厂房结构的结构对策基本上可以达到现行标准标准的规定。

5)提议设定沉降观测,以达到沉降观测的规定。在之后的应用全过程中应留意对地基沉降的检测,便于及时处理安全风险,保证结构安全性应用。

?6)因为混泥土的碳化深度很大,提议对外开放露的混凝土工程开展涂刷,避免 碳化深度再次提升。

结果与提议

01伴随着社会发展的发展趋势,以民为本发展趋势新理念的深得人心,大家对房屋应用安全性持续明确提出高些的规定,更为精确科学研究评定房屋的安全性情况刻不容缓,因而,做为房屋安全性评定关键方式的结构品质检测也将伴随着社会发展的发展趋势而发展趋势。

02房屋建筑的振动特性是房屋建筑本身原有的特性,一般就是指房屋建筑的自振頻率(周期时间)、振形及阻尼系数。从结构原有特性的转变 来鉴别房屋建筑的品质情况,融合基桩检测鉴别和工作经验鉴别方式,开展房屋安全系数评定,进而能使评定水准更为全方位科学研究,这无外乎房屋安全性评定层面的又一发展。

03结构振动特性检测仅仅房屋安全性评定的一个方式,也要与别的评定工作中一起开展全方位剖析,综合性鉴定才可以获得令人满意的結果。

04结构振动特性检测应用前景宽阔,房屋安全系数评定是其一方面的运用,此外检测的振动特性在认证基础理论计算方法、汇总规律性得出简单用的结构震动周期时间计算方法、从实测数据统计分析房屋建筑的震动状况、实测获得结构的阻尼系数、找寻减少震动的方式等层面具备关键实际意义。

05运用当场实测获得的结构振动特性是房屋建筑完工后的具体振动特性,因而是精确靠谱的。根据实测方式对各种各样不一样种类的房屋建筑开展检测后,可归纳总结出某一规律性,获得测算结构震动周期时间的经验公式定律,便捷好用。殊不知,实际中在这些方面还欠缺系统软件规范化的工作中,很多的实测科学研究工作中尚需进行。

06结构振动实测层面的我国规范标准尚需拟订和颁布。振动检测硬件配置机器设备可以说已较为完善,如今遭遇的难题是,对实测数据信息的运用还处在定量分析的含有非常大经验型的无章可循的方面上,以致于危害其在具体工程项目中的运用速率和为人正直所接纳的水平,也因而阻拦着振动检测技术性本身的发展趋势,期待有关层面的规范标准早日颁布。
