混凝土建筑结构加固设计施工方案

混泥土结构的加固分成立即加固与间接性加固两大类，设计方案时可依据具体标准和应用规定挑选适合的方式和配套设施的技术性。

一、立即加固的一般方式有：

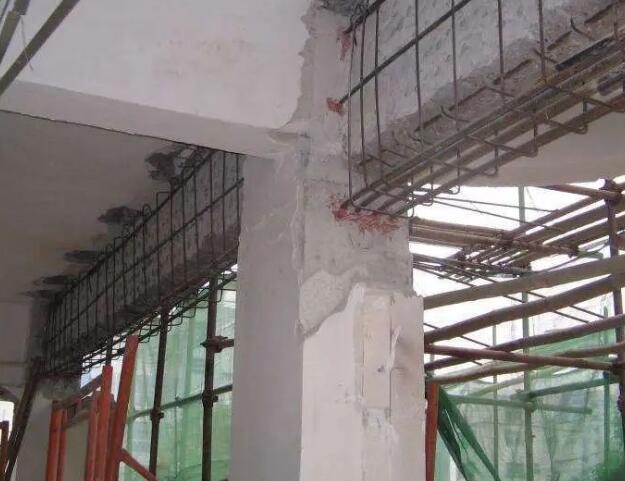

1、增加截面加固法　　

在混凝土结构受弯构件受力区加混泥土浇筑层，可提升截面合理高宽比，扩张截面总面积，进而提升 构件正截面抗弯强度，斜截面抗弯工作能力和截面弯曲刚度，具有加固加固的功效。　在适筋范畴内，混泥土弯变构件正截面承载能力随建筑钢筋总面积和抗压强度的扩大而提升 。在原构件正截面配筋率不太高的状况下，扩大梁主筋总面积可合理地提升 原构件正截面抗弯强度承载能力。在截面的受拉区加预制混凝土围套提升构件截面，根据添加一部分和原构件一同工作中，可合理地提升 构件承载能力，改进一切正常性能指标。增加截面加固法施工技术简易、适应能力强，并具备完善的设计方案和工程施工工作经验；适用于梁、板、柱、墙和一般构筑物的混泥土的加固；但当场工程施工的湿工作时间长，对生产制造与生活有一定的危害，且加固后的房屋建筑静空有一定的减少。

2、换置混泥土加固法

该法的优势与增加截面法相仿，且加固后不危害房屋建筑的静空，但一样存有工程施工的湿工作时间长的缺陷；适用于受力区混凝土的强度稍低或有比较严重缺点的梁、柱等混泥土载重构件的加固。

3、有粘接业务外包槽钢加固法

外攀钢加固是把槽钢或厚钢板包到被加固构件的外面，外攀钢加固混凝土结构梁一般应采用湿试业务外包法，即采用环氧树脂胶化注浆等方式把槽钢与被加固构佣粘接成一总体，加固后的构件，因为受拉和受力钢截面总面积大大提高，因而正截面承载能力和截面弯曲刚度大大提高。

该法也称湿试外攀钢加固法，承受力靠谱、工程施工简单、当场劳动量较小，但用含钢量很大，且不适合在无安全防护的状况下用以600C之上高溫场地；适用于应用上不允许明显扩大原构件截面规格，但又规定大大提高其承载力的混泥土结构加固。

4、粘钢加固法　　

混凝土结构受弯构件外界粘钢加固是在构件承载能力不够路段（正截面受拉区、正截面受力区或斜截面）表层黏贴厚钢板，那样可提升 被加固构件的承载能力，且工程施工便捷。　

该法工程施工迅速、当场无湿工作或仅有批腻子等小量湿工作，对生产制造与生活危害小，且加固后对原结构外型和原来静空无明显危害，但加固实际效果在非常大水平上在于粘胶加工工艺与实际操作水准；适用于承担基桩功效且处在正常湿度自然环境中的受弯或受拉构件的加固。

5、黏贴化学纤维弹性体材料加固法　　

外面层贴化学纤维加固是用粉细砂原材料把化学纤维提高高分子材料贴到被加固构件的受拉地区，使它与被加固截面一同工作中，做到提升 构件承载力的目地。除具备黏贴厚钢板类似的优势外，还具备耐腐蚀浊、耐湿冷、几乎不提升结构自身重量、经久耐用、维护费较劣等优势，但必须专业的防火安全解决，适用于各种各样承受力特性的混泥土结构构件和一般建筑物。

6、绕丝法　

该法的优点和缺点与增加截面法相仿；适用于混泥土结构构件斜截面承载能力不够的加固，或需对受力构件增加横着约束的场所。

7、化学螺栓钢筋锚固法　　

该法适用于混凝土的强度级别为C20~C60的混泥土载重结构的更新改造、加固；不适用于已比较严重风化层的以上结构及质轻结构。

二、间接性加固的一般方式有：

1、预应力钢筋加固法

（一）预应力钢筋水准支撑杆固法　　

预应力钢筋水准支撑杆加固的混泥土受弯构件，因为预应力钢筋和增加外界载荷的一同功效，支撑杆内造成径向抗拉力，该力根据杆端钢筋锚固轴力地传送到构件上（当支撑杆与梁护栏板底边密切迎合时，支撑杆会与构件一同找曲，这时还有一部分工作压力立即传送给构件底边），在构件中造成轴力受力功效，该功效摆脱了一部分外载荷造成的弯距，降低了外载荷效用，进而提升了构件的抗弯强度工作能力。另外，因为支撑杆发送给构件的工作压力功效，构件缝隙发展趋势得到减轻、操纵、斜截面抗弯承载能力也随着提升 。因为水准提杆的功效，原构件的截面地应力特点由受弯变成了轴力受力，因而，加固后构件的承载能力关键在于折弯情况下原构件的承载能力。

（二）预应力钢筋下撑支撑杆加固法　　

混凝土结构构件采用预应力钢筋下撑式支撑杆加固定后，产生一个由被加固构件和下撑式支撑杆构成的复合型超静定结构管理体系，在外面载荷和预应力钢筋一同功效下，支撑杆中造成轴向力并根据与构件的契合点（下撑点和杆端钢筋锚固点）传送给被加固构件，相抵了一部分外载荷，更改了原构件截面内功特点，进而提升 了构件的承载力　　

该法可减少被加固构件的地应力水准，不但使加固效果非常的好，并且还能较大幅地提升 结构总体承载能力，但加固后对原结构外型有一定危害；适用于大跨距或超重型结构的加固及其处在高地应力、高应变力情况下的混泥土构件的加固，但在无安全防护的状况下，不可以用以溫度在600C之上自然环境中，也不适合用以混泥土收拢塑性变形大的结构。

2、提升支撑加固法　　

加设支撑点加固法是根据降低受弯构件的测算跨距，做到降低功效在被加固构件上的载载效用，提升 结构安装水准的目地。该法简易靠谱，但易危害房屋建筑的原状和应用作用，并很有可能减少应用室内空间；适用于条件批准的混泥土结构加固。

3、其他加固法　　

輔助结构加固法是采用另制的輔助构件，如槽钢、钢管桁架或混凝土结构梁，一部分或所有分摊被加固梁的载荷。在橡胶支座周边加腋后，橡胶支座周边截面的合理高宽比提升 了，因而，截面的抗弯强度和抗弯工作能力都获得提升 。

三、与混泥土结构加固更新改造配套设施应用的技术性一般有：

1、换撑技术性　　

系托梁（或桁架结构）拆柱（或墙）、支梁接柱和托梁换柱等技术性的概称；归属于一种综合型技术性，由有关结构加固、上端结构吊装与校准及其废料构件拆卸等技术性构成；适用于现有房屋建筑的加固更新改造；与传统式作法对比，具备工程施工时间较短、花费低、对日常生活和生产制造危害小等优势，但对技术标准较高，需由熟练工来进行，才可以保证安全。

2、化学植筋技术性　

系一项对混泥土结构较简单、合理的联接与钢筋锚固技术性；可嵌入一般建筑钢筋，也可嵌入地脚螺栓式锚板；已广泛运用于现有房屋建筑的加固改建工程，如：施工现场漏埋建筑钢筋或建筑钢筋偏移设计方案部位的挽救，构件增加截面加固的补筋，上端结构扩跨、吊装对梁、柱的驳接，房子加建接柱和多层建筑加设框架柱的化学植筋等。

3、裂缝修复技术性　　

依据建筑裂缝的原因、特性和尺寸，采用不一样封护方式开展修复，使结构因裂开而减少的应用作用和使用性能得到修复的一种专业技术性；适用于现有房屋建筑中各种缝隙的解决，但对承受力性缝隙，除修复外，还应 采用相对应的加固对策。內部修复法。內部修复法是用压力泵把粉细砂原材料工作压力建筑裂缝中，结硬后具有填缝功效，并根据其粉细砂性使原结构修复全面性，该方式适用于裂缝宽度很大，对结构的全面性和安全系数及使用性能等有影响，或有防潮防水层等规定的缝隙的修复。

4、炭化混泥土修补技术性　　

是指根据修复混泥土的偏碱（钝化处理功效）或提升其特性阻抗而使炭化导致的建筑钢筋浸蚀获得抵制的技术性。

5、混泥土表层处理技术性　

是指采用有机化学方式、机械设备方式、喷砂处理方式、真空泵除尘方式、喷水方式等清除混泥土表层污渍、油渍、沉渣及其其他附属物的专业技术性。

6、混泥土表面密封技术是指采用软性密封胶填充、高聚物注浆、涂层等方式对混泥土开展防潮、防水和防锈解决的技术性。

7、其他技术性　　

如结构、构件挪动技术性、调节结构自振頻率技术性等。

填充墙结构篇

四、填充墙结构加固方式：

填充墙结构的加固分成立即加固与间接性加固两大类，设计方案时，可依据具体标准和应用规定挑选适合的方式。

（一）适用于填充墙结构的立即加固方式一般为：

1、混凝土结构另加层加固法　　

该法归属于复合型截面加固法的一种。其优势是施工技术简易、适应能力强，填充墙加固后承载能力有很大提升 ，并具备完善的设计方案和工程施工工作经验；适用于柱、带壁墙的加固；其缺陷是当场工程施工的湿工作时间长，对生产制造与生活有一定的危害，且加固后的房屋建筑静空有一定的减少。

2、建筑钢筋混合砂浆另加层加固法　　

该法归属于复合型截面加固法的一种。其优势与混凝土结构另加层加固法相仿，但提升 承载能力比不上前面一种；适用于砌体墙的加固，有时候也用以混凝土结构另加层加固带壁柱墙时两边过墙主筋的封闭式。

3、加设扶壁柱加固法　　

该法归属于增加截面加固法的一种。其优势亦与混凝土结构另加层加固法相仿，但承载能力提升 比较有限，且较难达到抗震等级规定，一般仅在非地震灾害区运用。

（二）适用于填充墙结构的间接性加固方式一般为：

1、无粘接业务外包槽钢加固法　　

该法归属于传统式加固方式，其优势是工程施工简单、当场劳动量和湿工作少，承受力比较靠谱；适用于不允许扩大原构件截面规格，却又规定大大提高截面承载能力的填充墙柱的加固；其缺陷为加固花费较高，并需采用相近钢结构的防护措施。

2、预应力钢筋支撑杆加固法　　

该法可较大幅地提升 填充墙柱的承载力，且加固实际效果靠谱；适用于加固解决高地应力、高应变力情况的填充墙结构的加固；其缺陷是不可以用以溫度在600C之上的自然环境中。

（三）填充墙结构构造性加固与修复

1、加设地圈梁加固　　

当地圈梁设定不符现行标准设计标准规定，或横纵墙相接处咬搓有显著缺点，或房子的全面性较弱时，应加设地圈梁开展加固

2、加设梁垫加固　　

当主梁下砖砌体被部分损坏或主梁下墙面发生部分垂直缝隙时，应加设梁垫开展加固。

3、填充墙部分拆砌　　

当房子部分裂开但在查明其裂开缘故后并未危害载重及安全性时，可将裂开墙面部分拆卸，并按提升 水泥砂浆抗压强度一级用整砖填砌。

4、填充墙裂缝修复　　

在开展裂缝修复前，应依据填充墙构件的承受力情况和缝隙的特点等要素，明确导致填充墙缝隙的缘故，便于有目的性地开展裂缝修复或采用相对应的加固对策。

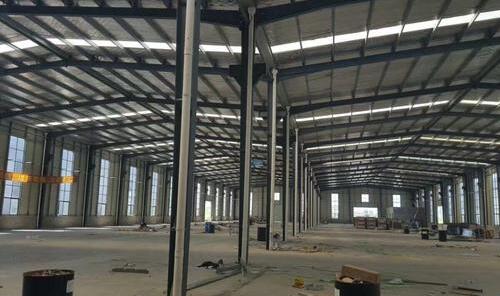

五、钢结构加固方式：　　

钢结构加固的关键方式有：缓解载荷、更改结构测算图型、增加原结构构件截面和联接抗压强度、阻拦裂痕拓展等。当有完善工作经验时，也可以采用其他加固方式。

1、更改结构测算图型　

更改结构测算图型的加固方式就是指采用更改载荷遍布情况、传力方式、连接点特性和初始条件，加设额外构件和支撑点、增加预应力钢筋、考虑到室内空间协调工作等对策对结构开展加固的方式；　　

更改结构测算图型的一般加固方式：

1）对结构可采用以下提升结构或构件的弯曲刚度的方式开展加固：A、提升支撑点产生室内空间结构并按室内空间结构检算；B、增设支撑点提升结构弯曲刚度，或是调节结构的自振頻率等以提升 结构承载能力和改进结构驱动力特点；C、加设支撑点或輔助构件使结构的长细比降低以提升 其可靠性；D、在排架结构中关键提升某一列柱的弯曲刚度，使之承担绝大多数水准力，以缓解其他柱列负载；E、在塔体等结构中设定支撑杆或适当涨紧的钢缆以提升结构的弯曲刚度。

2）对受弯构件可采用以下更改其截面内功的方式开展加固：A、更改载荷的遍布，比如将一个集中化载荷转换为好几个集中化载荷；B、更改顶端支撑状况，比如变固接为刚结；C、提升正中间橡胶支座或将简支结构顶端联接变成持续结构；D、调节持续结构的橡胶支座部位；E、将结构变成支撑杆式结构；F、增加预应力钢筋。

3） 对桁架结构可采用以下更改其构件内功的方式开展加固：A、加设支撑杆变桁架结构为支撑杆式结构；B、增设预应力钢筋支撑杆。

2、增加构件截面的加固　　

采用增加截面加固钢构件时，选定截面方式应有益于加固技术标准并考虑到现有缺点和损害的情况。

3、联接的加固与加固件的联接　　

钢结构联接方式，即焊接、螺栓、一般地脚螺栓和高强螺栓联接方式的挑选，应依据结构必须加固的缘故、目地、承受力情况、结构及施工条件，并考虑到结构原来的联接方式明确。钢结构加固一般宜采用焊接联接、磨擦型高强螺栓联接，有根据时也可以采用焊接和磨擦型高强螺栓的混和联接。当采用焊接联接时，应采用经鉴定认同的焊接方法及联接原材料。

4、裂痕的修补与加固　　

结构因载荷不断功效及原材料挑选、结构、生产制造、工程施工安裝不合理等造成具备扩展性或脆断选择性裂痕损害时，应想方设法修补。在修补前，务必剖析造成裂痕的缘故以及危害的严重后果，有目的性地采用改进结构具体工作中或开展加固的对策，对不适合采用修补加固的构件，应予以拆卸拆换。
