碳纤维布加固法

碳纤维加固是建筑结构采用碳纤维增强材料（碳纤维布）粘贴加固，是一种比较新型的加固方法，作用是碳纤维材料在结构中承担应力，改善构件的受力状态，限制裂缝的产生和发展。

碳纤维布简称碳布，是一种单向碳纤维加固产品，通常采用12K碳纤维丝织造，主要用于结构构件的抗拉、抗剪和抗震加固，该材料与配套浸渍胶共同使用成为碳纤维复合材料，可构成完整的性能卓越的碳纤维布片材增强体系，适用于处理建筑物使用荷载增加、工程使用功能改变、材料老化、混凝土强度等级低于设计值、结构裂缝处理、恶劣环境服役构件修缮、防护的加固工程。

1、碳纤维材料本身相对比强度高、重量轻，加固施工后基本不改变原结构的外型尺寸，同时基本不增加原结构自重；　

2、碳纤维加固施工工艺流程简单，施工工期短、效率高。　

3、碳纤维自身弹性模量高，加固后对温度裂缝、锈胀裂缝等细微变形控制效果较好。　

4、碳纤维加固几乎不用栓锚固定和外物加压，对混凝土原结构几乎没有破坏。　

5、采用碳纤维加固法加固施工后，装饰施工时无须处理界面，只在碳纤维片材施工较后工序时洒砂粘贴即可。　

6、碳纤维加固双层或三层粘贴时，因自身厚度较薄，几乎没有因厚度增加的剪力力矩影响，所以加固效果较好。　

7、碳纤维布材因其材料自身的柔韧性、可缠绕性，对狭窄工作面的加固施工加固效果独特。　

8、碳纤维加固可以减少很多不必要的人力物力跟财力，还能节省很多一部分的施工时间。

1、卸荷：加固前应对所加固的构件尽可能卸荷保证达到最原始状态使其加固彻底。

2、基底处理：混凝土表层出现剥落、空鼓、蜂窝、腐蚀等劣化现象的部位应予以凿除，对于较大面积的劣质层，在凿除后应用环氧砂浆进行修复。裂缝部位应首先进行封闭处理。用混凝土角机、砂纸等机具除去混凝土表面的浮浆、油污等杂质，构件基面的混凝土要打磨平整，尤其是表面的凸起部位要磨平，转角粘贴处要进行倒角处理并打磨成圆弧状(R≥30mm)。用吹风机将混凝土表面清理干净，并保持干燥。

3、涂底胶：按主剂∶固化剂=2∶1(或其他比例)将主剂与固化剂先后置于容器中，用弹簧秤计量，电动搅拌器均匀搅拌，根据现场实际气温决定用量并严格控制使用时间。一般情况下1h内用完。用滚筒刷将底胶均匀涂刷于混凝土表面，待胶固化后(固化时间视现场气温而定，以指触干燥为准)再进行下一工序施工。

4、基面找平：混凝土表面凹陷部位应用填平，模板接头等出现高度差的部位应填补，尽量减小高度差。转角处也应处理成光滑的圆弧，半径不小于30mm。

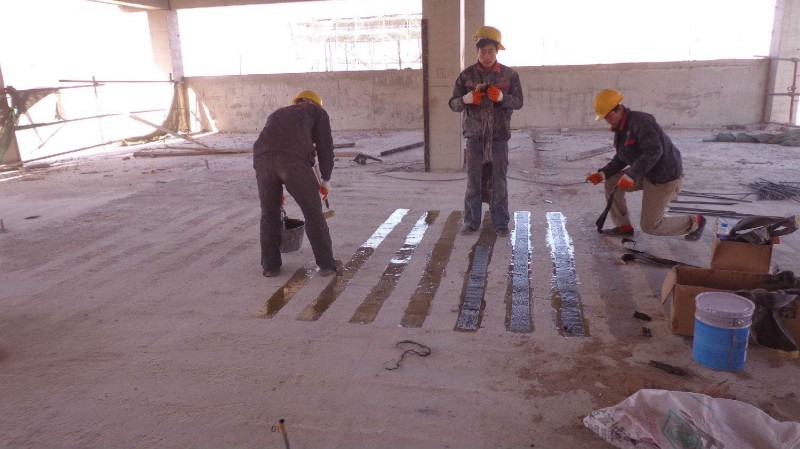

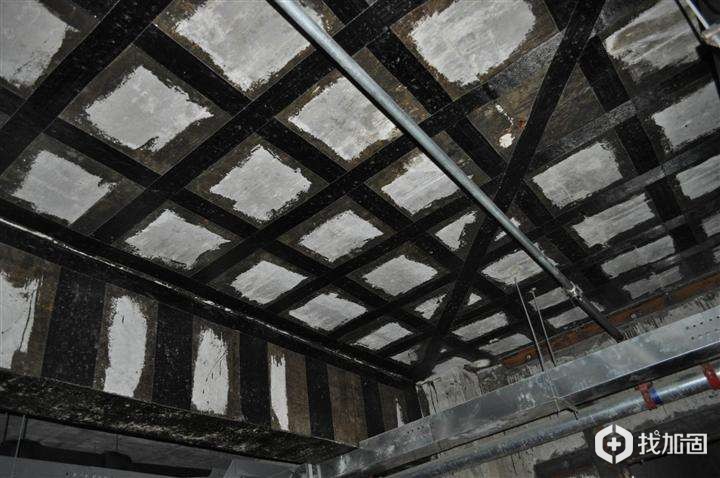

5、粘贴碳纤维布：按设计要求的尺寸及层数裁剪碳纤维布，除非特殊要求，纤维布长度一般应在3m之内。调配、搅拌浸渍胶(使用方法与底胶相同)，然后均匀涂抹于待粘贴的部位，在搭接、混凝土拐角等部位要多涂刷一些。粘贴碳纤维布，在确定所粘贴部位无误后剥去离型纸，用特制滚子反复沿纤维方向滚压，去除气泡，并使胶充分浸透纤维布。多层粘贴应重复上述步骤，待纤维布表面指触干燥方可进行下一层的粘贴。在最后一层碳纤维布的表面均匀涂抹面胶。纤维布沿纤维方向的搭接长度不得小于100mm，纤维布端部固定用横向纤维布或粘钢固定。

6、防护保护：加固后的纤维布表面应采取抹灰或喷防火涂料进行保护。
