涵洞加固技术

核心提示:一、概述涵洞——管涵(圆管涵);盖板涵;拱涵;箱涵;倒虹吸管涵⑴ 圆管涵圆管涵主要由管身、根底、接缝及防水层构成。⑵ 盖板涵盖板涵主要由盖板、涵台、洞身铺底、伸缩缝、防水层等构成。⑶ 拱涵拱涵主要由拱圈、护拱、涵台、根底、

一、概述

涵洞——管涵(圆管涵);盖板涵;拱涵;箱涵;倒虹吸管涵

⑴ 圆管涵

圆管涵主要由管身、根底、接缝及防水层构成。

⑵ 盖板涵

盖板涵主要由盖板、涵台、洞身铺底、伸缩缝、防水层等构成。

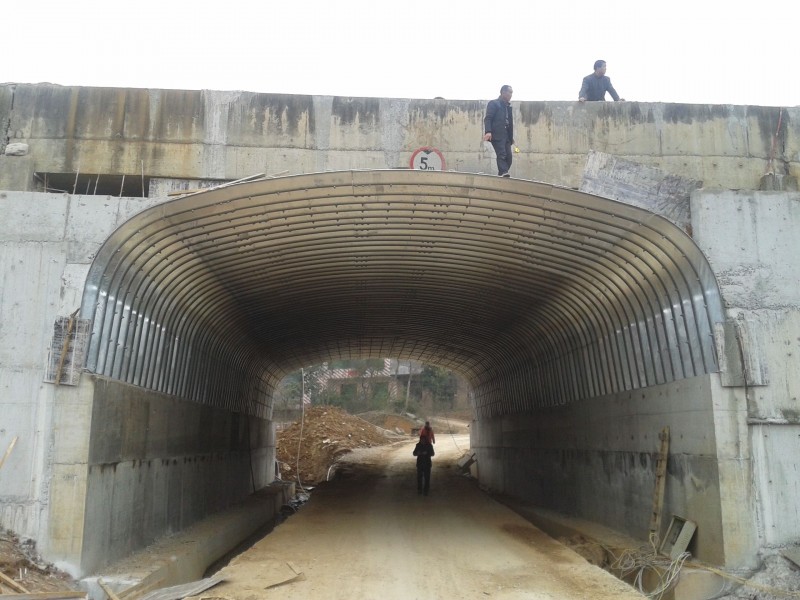

⑶ 拱涵

拱涵主要由拱圈、护拱、涵台、根底、铺底、沉降缝及排水设备组成。

⑷ 箱涵

箱涵主要由钢筋混凝土涵身、翼墙、根底、变形缝等组成。

箱涵为全体闭合式钢筋混凝土框架结构,所以具有杰出的全体性及抗震功能。一般仅在软土基上选用。

⑸ 洞口建筑

洞口是洞身、路基、河道三者的衔接构造物。

常用的洞口方式:端墙式、八字式、走廊式、平头式。

不管采纳任何方式的洞口,河槽都有必要铺砌。

正交涵洞的洞口建筑

a)端墙式;b)八字式;c) 走廊式;d)平头式

斜交涵洞的洞口建筑

(1)斜交斜做:涵洞洞身端部与道路平行,此种做法称斜交斜做、此法用工较多,但外形漂亮且习惯水流,较常选用。

(2)斜交正做:涵洞洞口与涵洞纵轴线笔直,即与正交时完全相同。此做法构浩简略。

(a)斜交斜做(b)斜交正做

二、施工预备作业

施工预备:

1、物资预备

2、技能预备(现场核对、施工详图、施工放样)

3、劳作安排预备

4、施工预备

涵洞施工技能:

1、管涵施工技能

2、拱涵、箱涵、盖板涵施工技能

1.管涵施工技能:

公路工程中的管涵有混凝土管涵和钢筋混凝土管涵,目前我国公路工程中多选用钢筋混凝土管涵。公路管涵的施工多系预制成管节,每节长度多为1m,然后运往现场装置。

管涵:单孔有圬工根底,双孔有圬工根底(详细解说单孔有圬工和无圬工根底管涵),单孔无圬工根底,双孔无圬工根底

⑴ 单孔有圬工根底管涵

施工程序:

① 挖基坑并预备构筑管涵根底的资料;

② 砌筑圬工根底或浇筑混凝土根底;

③ 装置涵洞管节,构筑涵管出人口端墙、翼墙及涵底(端墙外涵底铺装);

④ 铺设管涵防水层及修整;

⑤ 铺设管涵顶部防水粘土(规划需求时),填筑涵洞缺口填土及建筑加固工程。

单孔有圬工根底管涵施工工序 :

(2) 单孔无圬工根底管涵

施工程序

① 挖基与备料与单孔有圬工根底管涵相同。

② 在捣固夯实的天然土表层或矿砂垫层上,构筑截面为圆弧状的管座,其深度等于管壁的厚度。

③ 在圆弧管座上铺设垫层的防水层,然后装置管节,管节间接缝宜留lcm宽

④ 在管节的下侧再用天然土或砂砾垫层资料作培填料,并捣实至规划高程,再将防水层向上包裹管节,防水层外再铺设粘质土,并保证其与管节密贴。在酷寒区域这部分特别填土有必要填筑不冻胀土料。

⑤ 构筑管涵出人口端墙、翼墙及两头涵底和进行整修作业。

单孔无圬工根底管涵洞身装置程序

注:砂垫层底宽,非严峻冰冻区域为b,严峻冰冻区域为a,即上下同宽。

⑶ 涵底陡坡台阶式根底管涵

施工特色

沟底纵坡很陡时,为防止涵洞根底和管节向下滑移,每段长度一般为3~5m,台阶高差一般不超越相邻涵节最小壁厚的3/4。如破度较大可按2~3m分段或加大台阶高度,但不该大于0.7m,且台阶处的净空高度不小于1.0m此刻在低处的涵顶上应设挡墙,以掩盖可能发作的缝隙。

无圬工根底的陡坡管涵,只可选用管节斜置的办法,斜置的斜度不得大于5%。

⑷ 管涵根底构筑:

根底构筑:

地基土为岩石(无圬工根底、挖去风化层或软层)

地基土为砾石土(无圬工根底、用砂填充地基土空地并压实)

地基土为粘性土(选用0.5m厚的圬工根底)

地基土为软性土(>换填、粉喷拌和、木桩)

三、拱涵、箱涵、盖板涵施工技能

拱涵、盖板涵、箱涵的施工——现场浇筑 ——工地预制装置

⑴ 就地浇筑的拱涵和盖板涵

钢拱架:

图示是用钢轨制成的跨径1.5~3.>0m拱涵的钢拱架

土牛拱胎:在水流不大的情况下,小桥涵施工可以用土牛拱胎替代拱架,这种办法既能节约木料,又有经济、安全的特色。

装置要求:支立结实、拆开方便、纵向衔接安稳、拱架外弧平顺

拆开要求

a.拱圈圬工强度到达规划值的70%时,撤除拱架后方可填土

b.拱涵撤除拱架可用木楔。

c.拆开拱架时应沿桥涵整个宽度大将拱架一起均匀降落,从跨径中点开端逐渐向边撤除。

⑵ 就地浇筑的箱涵

① 箱涵根底

涵身根底分为有圬工根底和无圬工根底两种

② 箱涵身和底板混凝土的浇筑

现场浇筑应接连进行,尽量防止施工缝,当涵身较长时,可沿涵长方向分段进行,每段应接连一次浇筑完结,施工缝应设在涵身沉降缝处。

四、涵洞隶属结构施工

1、防水层的敷设;

2、沉降缝的设置

1.防水层的敷设

设置意图

防止水分侵入混凝土内,使钢筋锈蚀,缩短结构寿数北方酷寒区域的无筋混凝土结构需求设置防水层,防止侵入混凝土内的水分冻胀形成结构损坏。

设置部位

①各式钢筋混凝土涵洞(不包括圆管涵)的洞身及端墙在根底以上被土埋葬的部分,须涂以热沥青两道每道厚1~1.5mm,不另抹砂浆。

②混凝土及石砌涵洞的洞身、端墙和翼墙的被土埋葬部分,只需将圬工外表凿平,无凹入存水部分,可不设防水层。但北方酷寒区域的混凝土结构仍需设防水层。

③钢筋混凝土盖板明涵的盖板部分外表可先涂改热沥青两次,再于其上设2cm厚的防水水泥砂浆或4~6cm厚的防水混凝土。其上可按照规划铺设路面。

2.沉降缝的设置:

设置意图:防止结构物因荷载或地基承载力不均匀而发作不均匀沉陷,发作不规则的多处裂缝,而使结构物损坏

设置方位>:涵洞洞身、洞身与端墙、翼墙、进出水口急流槽交接处有必要设置沉降缝,但无圬工根底的圆管涵仅于交接处设置沉降缝,洞身规模不设。 </p
