分享现浇楼板开裂处理方案

先来看看裂缝的分类：裂缝可分为受力裂缝和非受力裂缝。受力裂缝是由地基不均匀沉降、混凝土强度、板厚等要素引起的；非受力裂缝是由温度、混凝土的缩短、施工等要素引起的，它呈现的时刻有早有晚，早期的干缩裂缝在浇筑完成约2～4个小时就会呈现，部分温度裂缝在竣工查验后三个月至半年内才呈现。其间施工要素主要有板负筋保护层偏大(钢筋严重踩塌)、板底混凝土保护层缺乏或砂的氯盐含量超支。

       现在来剖析各类裂缝的处理办法：
       (1)对混凝土中水泥安定性不合格或者水泥不同品种混用发作化学反应而导致的破坏性裂缝，须进行完全处理，行将混凝土打掉从头浇筑。
       (2)对受力发生的裂缝，可根据裂缝呈现的原因，有针对性地采取加固补强办法。

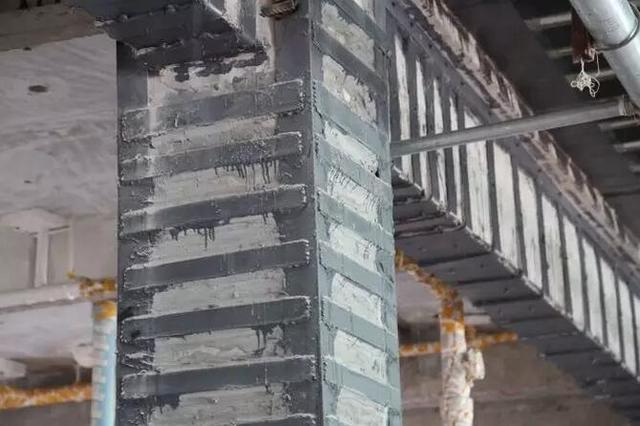

       如果对已影响到结构安全的楼板裂缝，除了沿缝凿成V字形凹槽冲刷洁净，将环氧树脂液用压力灌入缝内关闭外，还要用粘扁钢或碳纤维布等办法对楼板进行加固。当用碳纤维布加固时，对单条裂缝，除了沿缝张贴外还要在垂直于缝方向距离布宽张贴；对彼此穿插的多条缝要井字形张贴，距离同布宽。(布宽300mm左右为宜)
       (3)对由温度、混凝土的缩短、施工等要素引起的非受力裂缝处理如下：
       1、关于一般混凝土楼板外表的龟裂，可先将裂缝清洗洁净，待枯燥后用环氧树脂液灌缝或用外表涂刷关闭。施工中若在终凝前发现龟裂时，可用抹压一遍处理。
       2、对其它一般裂缝(宽度在0.05mm～0.2mm之间)的处理，其施工次序为：清洗板缝后用1：2或1：1水泥砂浆抹缝，压平维护，关闭以恢复观感即可。(仅限于缝的数量少且非通长、贯穿的缝)
       3、对当裂缝(宽度大于0.2mm)较大时，应沿裂缝凿八字形凹槽，冲刷洁净后，用1：2水泥砂浆抹平，也可以选用环氧胶泥嵌补。(仅限于缝的数量少且非通长、贯穿的缝)
       4、对当楼板呈现裂缝面积较大时，应对楼板进行静载试验，查验其结构安全性，必要时可在楼板上增做一层钢筋网片，以进步板的整体性。或在板面用环氧树脂液灌缝关闭(作一层防水也行)，在板底用碳纤维布张贴成井字形，距离同布宽。
       5、对通长、贯穿的风险结构裂缝，裂缝宽度大于0.2mm的处理办法也为：除了沿缝凿成V字形凹槽冲刷洁净，将环氧树脂液用压力灌入缝内关闭外，还要用粘扁钢或碳纤维布等办法对楼板进行加固。当用碳纤维布加固时，对单条裂缝，除了沿缝张贴外还要在垂直于缝方向距离布宽张贴；对彼此穿插的多条缝要井字形张贴，距离同布宽。(布宽300mm左右为宜)
       6、对通长、贯穿与非通长、贯穿裂缝共同组成数量又多时板底只要纵横都张贴。
