关于混凝土裂缝处理方法，你想了解不！

大家都是居住在钢筋混凝土组成的地方，混凝土之所以使用率最高那是因为适应灾害环境能力强，整体浇筑的钢筋混凝土结构整体性好，对抵抗地震、风载和爆炸冲击作用有良好性能、可以就地取材。且具有很强的耐久力。但是即便有点如此之多，缺点却也是很明显的，裂缝的问题就是他最大的弊端。下面跟小编一起来看看混凝土裂缝处理方法都有哪些吧！

混凝土裂缝的处理方法：

1、表面处理法：包括表面涂抹和表面贴补法，表面涂抹法是采用各种合成树脂材料、无机胶凝材料及防水材料。涂刷于裂缝表面达到恢复其防水性，耐久性的一种修补方法。适用范围是浆料难以灌入的细而浅的裂缝，深度未达到钢筋表面的发丝裂缝、不漏水的缝、不伸缩的裂缝以及不再活动的裂缝。表面贴补（土工膜或其它防水片）法也适用于大面积漏水（蜂窝麻面等或不易确定具体漏水位置、变形缝）的防渗堵漏。

2、树脂灌注法：环氧树脂是最常见的裂缝灌注材料。它具有较高的机械强度，并能抵抗混凝土所遇到的大多数化学侵蚀，树脂可以灌入到0.05㎜的裂缝。除某些特殊的环氧树脂之外，当裂缝是活动的、有渗漏的、不能干透的或者裂缝数量极多时，通常不易采用树脂灌注法。

4、填充法：用修补材料直接填充裂缝，一般用来修补较宽的裂缝，作业简单，费用低。宽度小于0.3mm，深度较浅的裂缝、或是裂缝中有充填物，用灌浆法很难达到效果的裂缝、以及小规模裂缝的简易处理可采取开V型槽，然后作填充处理。

5、灌浆法：此法应用范围广，从细微裂缝到大裂缝均可适用，处理效果好。利用压送设备（压力0.2~0.4Mpa）将补缝浆液注入砼裂隙，达到闭塞的目的，该方法属传统方法，效果很好。也可利用弹性补缝器将注缝胶注入裂缝，不用电力，十分方便效果也很理想。

5.1普通水泥灌浆：大体积水坝、厚混凝土墙、或者水工结构的岩石基础上的裂缝，有时通过注入硅酸盐水泥砂浆来密闭。5.2聚合物灌注：基于氨基甲酸乙酯或者丙烯酰胺聚合物的灌浆料，和水反应后形成固态沉淀物或泡沫材料，起到封闭裂缝的作用。可在潮湿环境中使用。

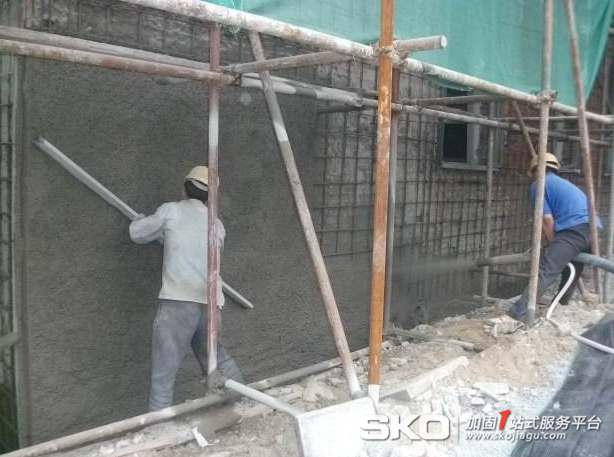

6、结构补强法：因超荷载产生的裂缝、裂缝长时间不处理导致的混凝土耐久性降低、火灾造成的裂缝等影响结构强度可采取结构补强法。包括断面补强法、锚固补强法、预应力法等混凝土裂缝处理效果的检查包括修补材料试验；钻心取样试验；压水试验；压气试验等。

7、混凝土置换法：混凝土置换法是处理严重损坏混凝土的一种有效方法，此方法是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。常用的置换材料有：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。

8聚合物浸入法：

8.1重力渗入法 低粘度的液态树脂可用来密封路面、桥面的不小于0.1㎜的裂缝。将树脂涂刷到表面上，或者在水平表面上沿裂缝构筑临时的围堤，使树脂溢于裂缝表面。

8.2 真空渗入法 更适合封闭多重无规则表面裂缝。先将裂缝表面密封，抽去真空，使裂缝中和孔隙中的空气全部排除。再在大气压力下用纯环氧树脂浆料注入裂缝表面中。

9、钉合法 当必须恢复主裂缝断面的抗拉强度时，使用钉合法比较适宜。特别比较适宜在不会损坏周围结构的场合下用来锁闭活动裂缝。用相对薄而长的金属“缝合U型钉”跨过裂缝嵌入事先开好的槽沟中，用无收缩砂浆或者环氧树脂基粘合剂来固定。

10、钻孔嵌塞法：这种方法通常用来灌注墙体中的裂缝。如果要求密封防水，孔中应填入柔性沥青来代替砂浆；如果灌注栓塞的作用比较重要，孔中则要灌注环氧树脂。

11、柔性密封法：通常将活动裂缝转变为运动节缝是比较适宜的办法。沿裂缝边缘开一凹槽并填入适当的柔性材料。节缝底部使用隔离层。

12、粘贴法：当运动不止作用于一个平面时，或者过度的运动已超过一个普通尺寸的凹槽所允许的范围时，或者不可以切割出槽时可使用这个方法。用柔性的密封带盖住裂缝，仅将带的边缘部分粘住。

13、附加钢筋法

13.1普通钢筋 首先将裂缝密闭，然后贯穿裂缝平面大约90°的方向钻孔，将环氧树脂注入孔内，再将钢筋插入孔中使之粘合成整体。

13.2外部施加预应力 通过后张法施加应力，来加强结构件的主要部分或者封闭裂缝。

14、干嵌填法：用手工将低水灰比的砂浆连续嵌入裂缝，形成与原有混凝土结构紧密连接的密实砂浆。先在裂缝表面开槽，大约25㎜宽、25㎜深，清理后涂刷界面剂、连续嵌入低水灰比的砂浆。

14、迭合面层法：当结构表面存在大量的裂缝，而且采用其它办法单独处理各个裂缝过于昂贵时，用这个方法来密闭、覆盖（不是修复）裂缝非常有效。对于偶然出现大面积网状裂缝使用该法很有效。

15、自闭合法：混凝土依靠自身合拢裂缝称为“自闭合”，这是在存在湿气并且没有拉应力作用时发生的一种现象。机理：由于周围空气和水中存在二氧化碳，使水泥浆中的氢氧化钙发生碳化作用，结果碳酸钙和氢氧化钙晶体在裂缝内析出并生长。晶体组合交织产生一种机械粘接作用，又被邻近晶体之间以及晶体和水泥浆及骨料表面间的化学粘接作用所增强，最后混凝土裂缝部位的抗拉强度得到一定的恢复，裂缝也被密闭了。主要用于修补潮湿环境的结构，。整个自闭合时期的水饱和必须连续保持。

16、涂层及其它表面处理法：修复开裂的混凝土结构可以使用范围很广的表面浸渍密封剂和涂料。如果混凝土开裂已经稳定，则可通过涂料获得成功地修补。但不适合低温区域操作。

17、仿生自愈合法：仿生自愈合法是一种新的裂缝处理方法，它模仿生物组织对受创伤部位自动分泌某种物质，而使创伤部位得到愈合的机能，在混凝土的传统组分中加入某些特殊组分(如含粘结剂的液芯纤维或胶囊)，在混凝土内部形成智能型仿生自愈合神经网络系统，当混凝土出现裂缝时分泌出部分液芯纤维可使裂缝重新愈合。

上述17种方法，可谓是史上最多的关于混凝土裂缝处理的方法了，但是在具体的施工过程中，需要根据根据实际情况评测出最合适的实施方法，而且需要请到专业施工设计师进行施工设计。
