内墙裂缝应该怎么修补呢？

墙面出现裂缝对于建筑来说是最常见的一个问题了，这种问题的产生可能是材料的使用不当，可能是后期维护不好所导致的。但是不管出于什么样的原因，最后输出的结果都是我们不愿意看到的。所以内墙裂缝的问题，应该立即解决。我们在解决问题之前首先要找打问题发生的愿意，对于找到方法更重要的是找到原因这样才能够根治问题，避免后期会有复发的现象。下面小编就来跟大家聊聊内墙裂缝我们应该如何解决吧！

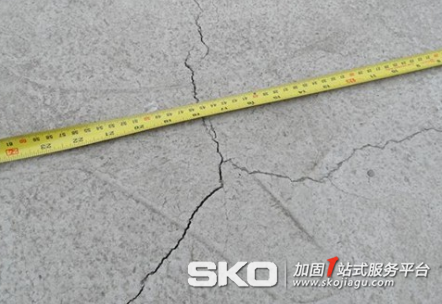

内墙裂缝的原因

墙体出现裂缝的原因有很多，你可以根据实际条件对照一下，是否是一下因素导致的：

1．干燥收缩

我们研究表明，当水泥加水后变成水泥硬化体，其体积减小。每100克水泥水化后的化学减缩值为7～9ml，如砼水泥用量为350kg/m3，则形成孔缝体积约25～30L/m3之巨。这是砼抗拉强度低和极限拉伸变形小的根本原因。研究表明，每100克水泥浆体可蒸发水约6ml，如砼水泥用量为350kg/m3，当砼在干燥条件下，则蒸发水量达21L/m3。毛细孔缝中水逸出产生毛细压力，使砼产生“毛细收缩”。由此引起水泥砂浆的干缩值为0.1～0.2%；砼的干缩值为0.04～0.06%。而砼的极限拉伸值只有0.01～0.02%，故易引起干缩裂缝。

2．温差收缩

水泥水化是个放热过程，其水化热为165～250焦尔/克，随砼水泥用量提高，其绝热温升可达50～80℃。研究表明，当砼内外温差10℃时，产生的冷缩值εc=△T/α=10/110-5=0.01%，如温差为20～30℃时，其冷缩值为0.02～0.03％，当其大于砼的极限拉伸值时，则引起结构开裂。

3．塑性收缩

砼初凝之前出现泌水和水份急剧蒸发，引起失水收缩，此时骨料与水泥之间也产生不均匀的沉缩变形，它发生在砼终凝之前的塑性阶段，故称为塑性收缩。其收缩量可达1％左右。在砼表面上，特别在抹压不及时和养护不良的部位出现龟裂，宽度达1～2mm，属表面裂缝。水灰比过大，水泥用量大，外加剂保水性差，粗骨料少，振捣不良，环境温度高，表面失水大等都能导致砼塑性收缩而发生表面开裂现象。

内墙裂缝怎么处理

1、先找一到腻子刀,如果没有可以用一块薄铁板代替、腻子、购买与墙壁颜色一样的涂料(白色墙壁可以直接使用白乳胶)、500目左右的砂纸一张。

2、然后用腻子刀把裂缝上边上的涂料刮掉,四周都刮平,注意控制面积,不要刮的太宽,基本上将裂缝处刮掉就可以了。然后用调好的腻子粉,将裂缝填平。要用腻子刀刮平整。

3、当填好腻子约一个刻钟后,待腻子干了以后,手摸上去有点硬了,就用砂纸打磨,将腻子打磨平滑就可以了。跟原来的墙体一样平就差不多了。

4、然后使用调好的涂料,涂刷墙面,涂刷的时候要从上到下一点点的刷,切勿心急。由于油漆的颜色不一样对得上,建议在购买油漆的时候先刷一块样板对一下墙面的颜色。色差不大才使用。

关于内墙裂缝的相关问题，小编就给大家说到这里了，相信大家看完之后，应该有所了解了吧，我们在做房屋建筑的过程中，一些细小的工程也应该注意到位。不得马虎。相信能够看到这文章的朋友们，应该都是对于建筑加固比较感兴趣的朋友，那么刚好加固博士网就是专注于给大家提供加固改造相关知识的网站，如果您对此比较感兴趣的话，可以持续关注我们网站。
